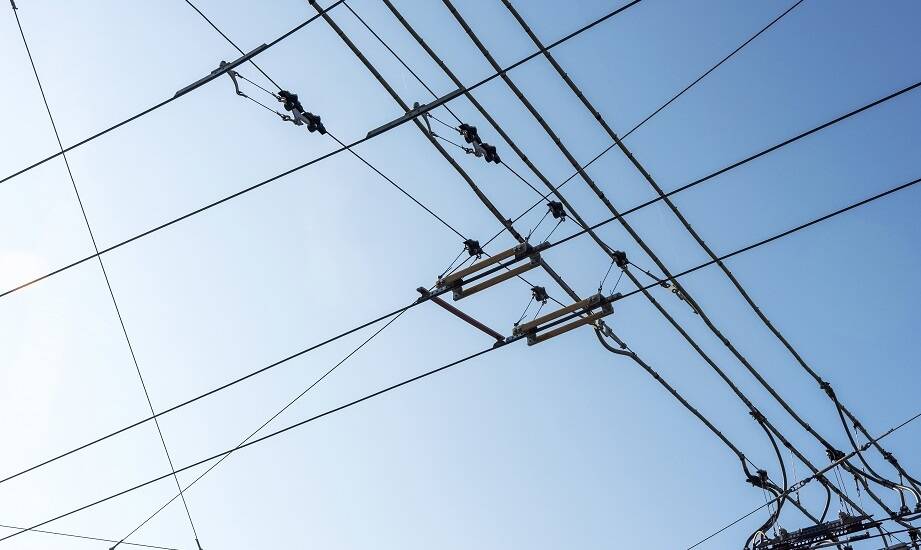

Jak odczytywać parametry drutu jezdnego w modernizowanej sieci trakcyjnej kolei i tramwajów

Modernizacja sieci trakcyjnych kolei i tramwajów wymaga precyzyjnego odczytywania parametrów materiałów przewodzących. Przekrój, rodzaj stopu oraz odporność na zużycie decydują o stabilności zasilania przez kolejne dekady eksploatacji szlaków. Niewłaściwa analiza tych wielkości w fazie projektowej prowadzi do lokalnych przegrzań, przyspieszonego ścierania powierzchni ślizgowej lub nieplanowanych przerw w ruchu pociągów. Prawidłowo zaprojektowana linia napowietrzna musi wytrzymać rosnące obciążenia prądowe i mechaniczne bez utraty swoich właściwości. Wzrost prędkości przejazdowych, cięższy tabor oraz większa częstotliwość kursowania składów wymuszają stosowanie elementów o ściśle zdefiniowanych parametrach fizycznych. Płynny transfer energii z podstacji gwarantuje punktualność i bezpieczeństwo przewozów pasażerskich i towarowych.

Przeczytaj również: Jak sprawdzić jakość części samochodowych przed zakupem?

Parametry przewodu a praca pod obciążeniem dynamicznym

Zdolność instalacji do transferu energii bez nadmiernego nagrzewania opiera się w głównej mierze na polu przekroju poprzecznego użytego przewodu. W modernizowanych odcinkach o wysokim natężeniu ruchu montuje się najczęściej kable o wielkości znamionowej 100 mm² lub 150 mm². Mniejsze opory elektryczne owocują wyraźnie niższymi stratami przesyłowymi w całym rozbudowanym systemie zasilającym. Podstawowym wyznacznikiem sprawności pozostaje rezystancja na poziomie maksymalnie 0,183 Ω/km w temperaturze 20°C. Ta wartość skutecznie chroni rozległy układ przed spadkami napięcia na najdalszych krańcach zasilanej sekcji.

Przeczytaj również: Jakie są koszty związane z kasacją pojazdów i co obejmują?

Decydujący wpływ na fizyczną wytrzymałość sieci napowietrznej ma precyzyjnie dobrany surowiec. Miedź elektrolityczna Cu-ETP gwarantuje przewodność sięgającą 56,3 MS/m i bazową wytrzymałość na rozciąganie wynoszącą przynajmniej 355 MPa. Zastosowanie takich tworzyw pozwala bezpiecznie utrzymać stały naciąg pod wpływem silnych wiatrów bocznych, sezonowych wahań temperatury zewnętrznej oraz ciągłych drgań. Zgodność gotowego wyrobu z normą PN-EN 50149 precyzyjnie definiuje geometrię wzdłużnych rowków górnych. Pozwalają one na pewne zakleszczenie miedzianego drutu w metalowym uchwycie bez deformowania gładkiej płaszczyzny roboczej na dole. Zwiększona twardość strefy kontaktowej ogranicza głębokie wycieranie metalu podczas agresywnego styku z grafitowymi nakładkami pędzącego pantografu. Dodatek srebra w stopach wyższej klasy potrafi dodatkowo zredukować niekorzystne pełzanie miedzi pod długotrwałym obciążeniem.

Przeczytaj również: Czy zmiana koloru pojazdu folią to dobre rozwiązanie?

Wymagania kolei i tramwajów względem osprzętu trakcyjnego

Krajowe drogi żelazne zasilane prądem stałym 3 kV DC opierają się na zaawansowanej konstrukcji łańcuchowej z dodatkową liną nośną. Na fragmentach magistrali pozwalających na prędkość rzędu 160 km/h montuje się podwójny układ przewodów jezdnych, który rozdziela obciążenie termiczne styków. Rozwiązanie to zapewnia płynny pobór mocy przez potężne lokomotywy towarowe. Systemy tramwajowe korzystają z reguły z napięcia 600 V DC i dużo prostszego układu płaskiego. Tabor w aglomeracjach przemieszcza się znacznie wolniej, ale same trasy mają dziesiątki ciasnych łuków generujących skomplikowany wektor naprężeń poziomych. Wymusza to gęste planowanie punktowych odciągów na wszystkich ostrych zakrętach.

Złożona geometria torów miejskich narzuca konieczność lokowania słupów wsporczych w bardzo małych odstępach. Duże siły promieniowe na łukach o małym promieniu agresywnie rozciągają pojedyncze punkty mocowań. Druty jezdne Djp zamontowane na szlaku wymagają stuprocentowej kompatybilności z uchwytami, złączami i izolatorami sekcyjnymi. Nawet minimalne niedopasowanie profilu zacisku wywołuje iskrzenie z pantografu i szybką degradację cieplną. Dostarczająca sprzęt elektroenergetyczny wrocławska spółka Involt dopasowuje elementy zamocowań i kable zasilające do przewidywanych obciążeń konkretnej linii. Integracja dopasowanych łączników, zacisków i odpowiednio zwymiarowanych kabli eliminuje ryzyko punktowych oporów w miejscu przyłączenia podstacji. Stabilność całego obwodu zależy ostatecznie od idealnego docisku na stykach wszystkich elementów prądowych.

Znaczenie parametrów technicznych dla utrzymania infrastruktury

Fizyczne i elektryczne cechy trakcji napowietrznej stają się bezwzględnym wymogiem bezpieczeństwa w momentach krytycznego obciążenia sieci. Przekroczenie termicznej obciążalności zagraża fizycznym zerwaniem drutu i długotrwałym wyłączeniem wielokilometrowego odcinka torów. W realiach codziennego funkcjonowania parametry drutu jezdnego kształtują w pierwszej kolejności częstotliwość wyjazdów pociągów sieciowych. Grubszy profil żyły i wysoka odporność zmęczeniowa przesuwają w czasie kosztowną wymianę wyeksploatowanego okablowania.

Kompleksowe zestrojenie parametrów mechanicznych oddala widmo uszkodzeń spowodowanych surową pogodą polskiej zimy. Utrzymanie normatywnego naciągu i elastyczności całej struktury daje pewny ślizg odbieraka nawet przy silnym oblodzeniu przewodów. Montaż certyfikowanych, odpornych materiałów zapobiega nagłym usterkom instalacji w trudnych warunkach środowiskowych. Jakość wykonania drutu miedzianego odczuwalnie obniża budżety remontowe przeznaczane na rutynowe przeglądy linii szynowych.
